ДЕЛИТЕЛИ ИМПУЛЬСНЫХ НАПРЯЖЕНИЙ, ВТОРИЧНЫЕ
УСТРОЙСТВА, ШУНТЫ
_____________________________________________________________________________________

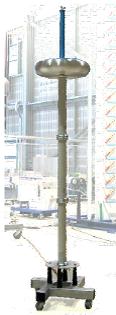

CS Емкостные Делители Импульсного Напряжения
|
Емкостные делители импульсных напряжений с внешним демпфированием типа CS могут использоваться для измерения полных и срезанных на заднем фронте грозовых импульсов, коммутационных импульсов. Величины напряжений до 1 МВ. Этот делитель напряжения может служить одновременно в качестве нагрузочного конденсатора для импульсного генератора. С соответствующим дополнительным вторичным устройством он может также использоваться для измерений напряжения переменного тока.
|
|
____________________________________________________________________________________________________________

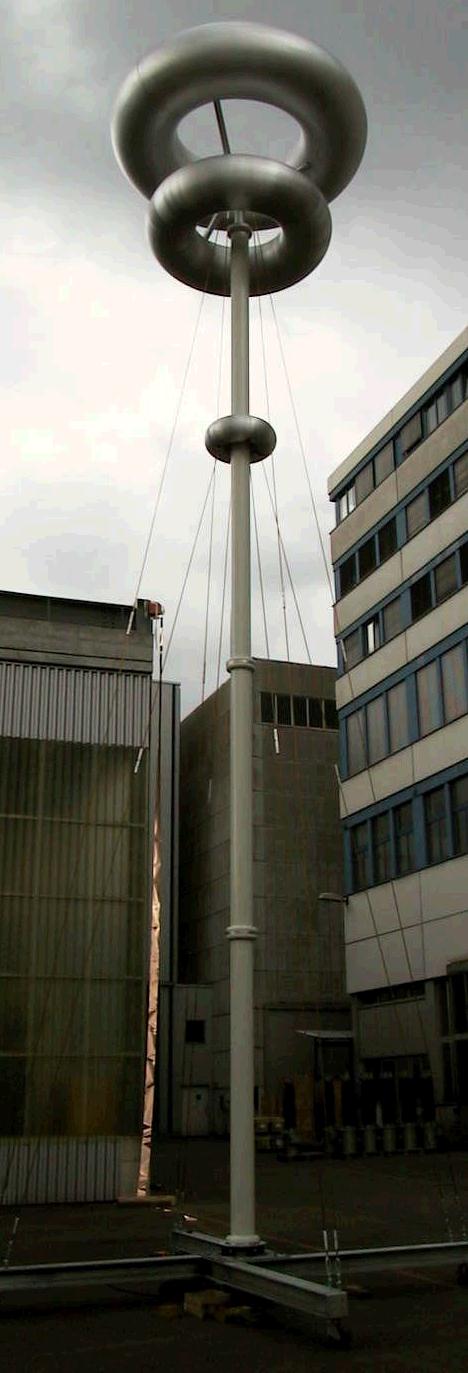

CR Емкостные Делители Импульсного Напряжения
|
Емкостные делители импульсных напряжений с внутренним демпфированием типа CR используются для измерения полных и срезанных на заднем фронте грозовых импульсов, коммутационных импульсов и переменных напряжений при выполнении соответствующих испытаний. Этот тип делителя может также служить в качестве базовой нагрузки для импульсного генератора. С соответствующим дополнительным вторичным устройством он может также использоваться для измерений напряжения переменного тока.
|
 |
______________________________________________________________________________________________
RCR Универсальные Делители Напряжения
Демпфированные емкостные универсальные делители напряжения типа RCR используются для измерения полных и срезанных на заднем фронте грозовых импульсов, коммутационных импульсов до самых высоких значений напряжений.
С соответствующим дополнительным вторичным устройством он может также использоваться для измерений напряжений переменного тока, а также и напряжений постоянного тока благодаря дополнительному омическому параллельному плечу. Этот делитель напряжения служить одновременно в качестве нагрузочного конденсатора для импульсного генератора.
______________________________________________________________________________________________
CZ Емкостные Делители Импульсного Напряжения
Оптимальные емкостные делители импульсного напряжения типа CZ могут использоваться для измерения полных и срезанных на заднем фронте грозовых импульсов, коммутационных импульсов до самых высоких значений напряжений (конструкция идентичная типу CR, но демпфирующее сопротивление расположено на объекте испытания вместо выхода делителя, что приводит к меньшему отражению сигнала).
Этот делитель напряжения не может служить в качестве нагрузочного конденсатора для импульсного генератора.
С соответствующим дополнительным вторичным устройством он может также использоваться для измерений напряжения переменного тока.
_______________________________________________________________________________________________
R Омические Делители Импульсного Напряжения
Омические (низкоомные) делители напряжения типа R являются быстродействующими и имеют хорошие параметры отклика. Поэтому они обычно используются для измерений полных и срезанных на переднем фронте коммутационных импульсов или напряжений импульсов с крутыми фронтами волны.
Время отклика делителя в соответствии с IEC 60060. Омические делители напряжения используются, когда в испытательной схеме не допустима дополнительная емкость из-за эффекта замедления во время нарастания импульса. Этот делитель напряжения не может служить в качестве нагрузочного конденсатора для импульсного генератора.
_______________________________________________________________________________________________
R, RCZ Образцовые Делители Импульсного Напряжения
|
Образцовые делители разработаны для калибровки делителей напряжения в соответствии с IEC 60060-1 & 60060-2. Делители типа R используется для полных, срезанных на заднем и переднем фронте импульсов напряжения. Делители типа RCZ используется для напряжений переменного и постоянного тока, полных, срезанных на заднем фронте импульсов напряжения. Делители разработаны для работы внутри помещения, имеют мобильные основания. Чистый омический образцовый делитель включает также внешний демпфирующий резистор.
|
|
_______________________________________________________________________________________________
RM, USG Устройства Проверки Рабочих Характеристик для Делителей Напряжения
|

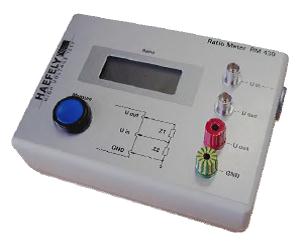

RM 430 используется для измерения и проверки коэффициента передачи делителей напряжения. Прибор измеряет с учетом влияния окружающей среды и эффекта измерительного кабеля. Диапазон измерения 1,0 …9999. Выбор диапазона автоматический. Максимальная вторичная нагрузка < 10 нФ и > 5 кОм. Внутреннее калибровочное напряжение – синусоидальный генератор 1000 Гц ± 1%, 90 В (полный размах) ± 5%. Точность ± 1%. Питание от батареи. Блок подзарядки батарей от сети.
|
|
|

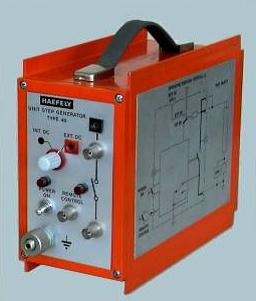

USG 40 вырабатывает повторяющиеся прямоугольные импульсы со временами нарастания в несколько наносекунд, используя источник постоянного тока между 60 и 300 В. Основное применение - определение переходных характеристик делителей напряжения и шунтов по IEC 60060-3. Также используется для: измерения динамических перенапряжений в сетях во время переключений или коротких замыканий, а также для определения распределения напряжения в конденсаторах и сопротивлениях.
|
|
______________________________________________________________________________________________

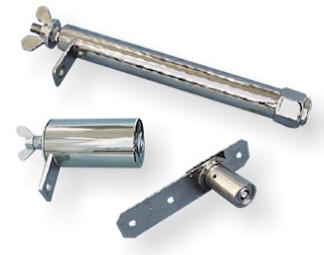

SH Шунты
|
SH-H втулочные шунты (до 500 А), SH-Q клетчатые шунты (до 10 кА), SH-R трубчатые коаксиальные шунты (до 100 кА). Используются для измерения импульсных токов. Они состоят из металлического цилиндра с соединительными фланцами и коаксиального измерительного соединителя. Комплект шунтов SHT – обеспечивает все необходимое для измерения импульсных токов при испытании трансформаторов.
|
|
_______________________________________________________________________________________________
