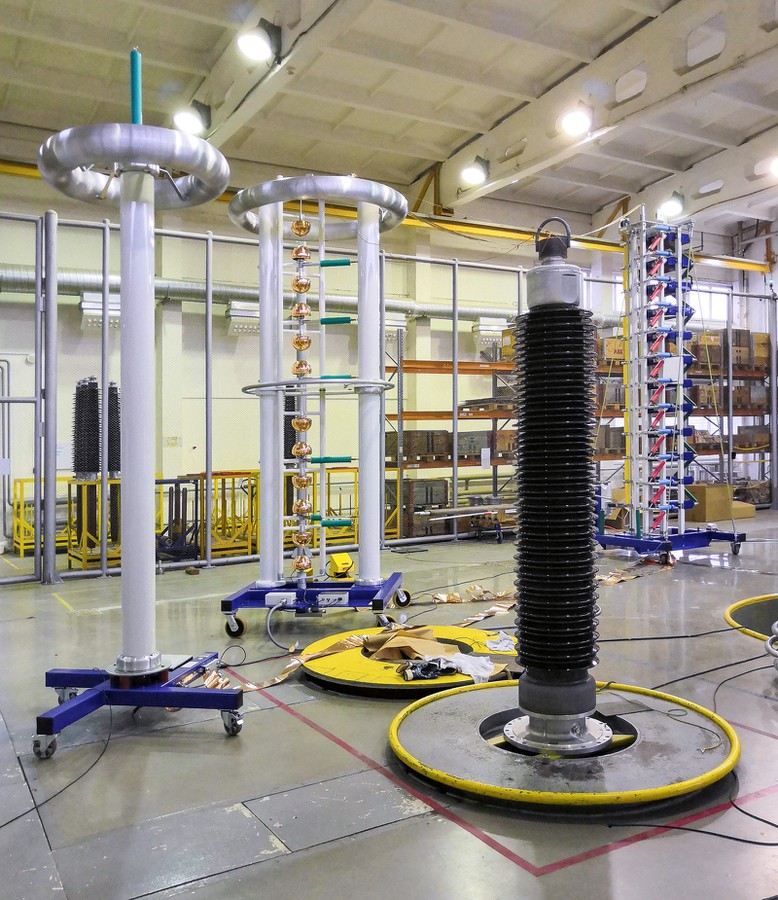

Испытательная Система на базе Генератора Импульсных Напряжений SGSA 1200
Завод AББ в Хотьково
г. Хотьково, Сергиево-Посадский район, Московская области

Главным элементом Испытательной Системы является Генератор Импульсных Напряжений типа SGSA на 1200 кВ. В составе Системы Срезающий Разрядник MAFS 1200 и Цифровой Анализатор Импульсов HIAS 744. Все оборудование для импульсных испытаний расположено на существующей испытательной станции завода АББ в г. Хотьково и позволяет проводить испытания полными стандартными (грозовыми) импульсами 1,2/50 мкс, а также коммутационными и срезанными импульсами.

Производитель: HAEFELY AG.

Более подробно: https://www.elec.ru/news/2019/12/25/abb-zavershila-modernizaciyu-ispytatelnoj-stancii.html

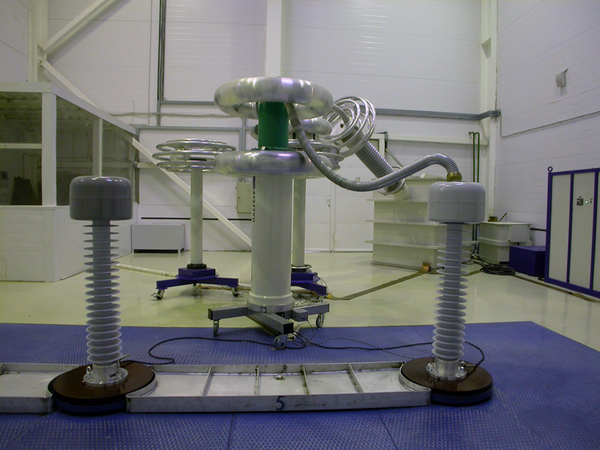

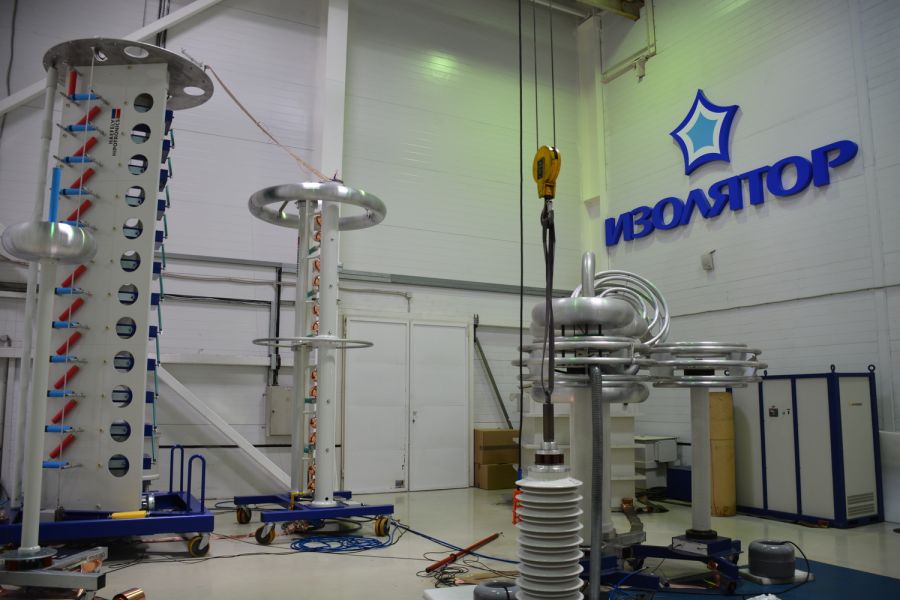

Испытательная Система на базе Генератора Импульсных Напряжений SGDA 1200
Завод МОСИЗОЛЯТОР
Московская область, Истринский район, с. Павловская Слобода

Испытательная Система на базе ГИНа на 1200 кВ вошла в состав испытательной станции 150 кВ испытательного центра высоковольтного электрооборудования завода «Изолятор». Основная цель - расширение технических возможностей центра, оптимизация испытаний и их соответствие требованиям международного стандарта IEC 60137:2017 «Вводы изолированные на напряжения свыше 1000 В переменного тока».
В состав Испытательной Системы входит Срезающий Разрядник MAFS 1200 и Цифровая Система Анализа Импульсов HIAS 744-2.

Производитель: HAEFELY AG.

Более подробно: http://mosizolyator.ru/press-centre/news/2018/putting-in-opeation-a-1200-kv-surge-generator.htm

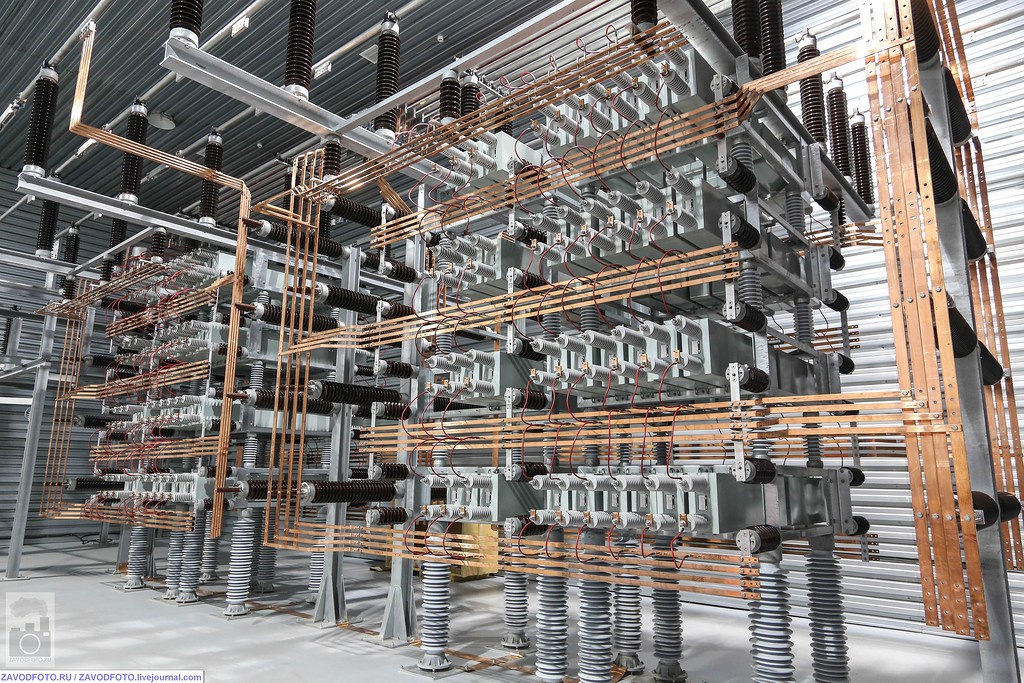

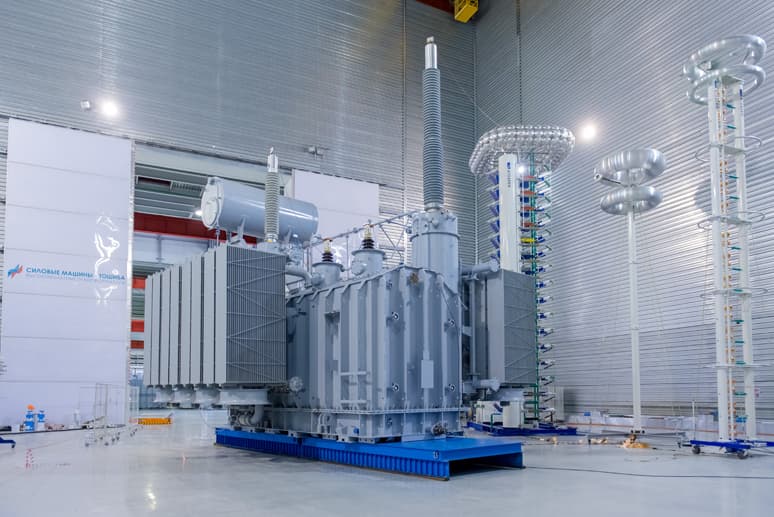

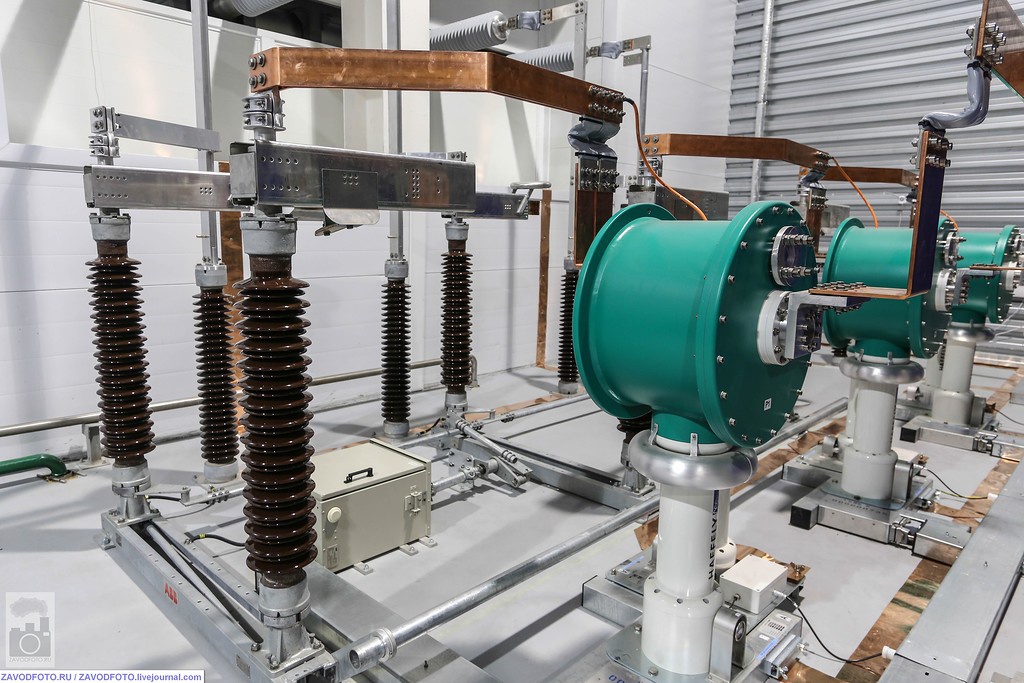

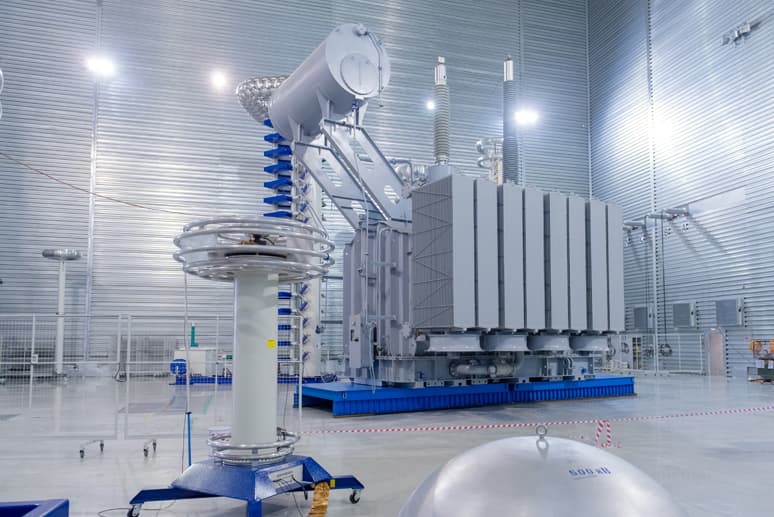

Высоковольтная лаборатория для испытания силовых трансформаторов класса.
«Силовые Машины – Тошиба. Высоковольтные Трансформаторы»
Санкт-Петербург, поселок Металлострой

Высоковольтная Испытательная Лаборатория состоит из:
•  Двух стендов предназначенных для проведения испытаний трансформаторов, автотрансформаторов и шунтирующих реакторов классов напряжения до 750 кВ включительно.Стенды могут работать как независимо друг от друга, так и в параллельном режиме для повышения мощности испытаний.
              Виды испытаний и измерений:
              •       Потери и ток при опыте холостого хода
              •       Потери и напряжение при опыте короткого замыкания
              •       Измерение сопротивления нулевой последовательности
              •       Испытание индуктированным напряжением
              •       Измерение частичных разрядов
•  Силового Испытательного стенда на базе Резонансной Установки MSR 300-1200, предназначенного для проведения испытаний приложенным напряжением.
•  Стенда для испытания импульсными напряжениями на базе ГИНа SGV 3200-480, предназначенного для проведения испытаний напряжениями полного грозового импульса,напряжениями срезанного грозового импульса и напряжениями коммутационного импульсов.
•  Стенда малой мощности для измерения сопротивление обмоток постоянному току, коэффициента трансформации и группы соединения обмоток, сопротивления изоляции, емкости и    тангенса дельта.

Производители: HAEFELY-HIPOTRONICS

О Заводе «Силовые Машины – Тошиба. Высоковольтные Трансформаторы»:
https://www.elec.ru/news/2014/12/09/smi-pokazali-process.html

Система импульсных испытаний 1000 кВ
ОАО "Южноуральский арматурно-изоляторный завод"
г. Южноуральск, Челябинской области

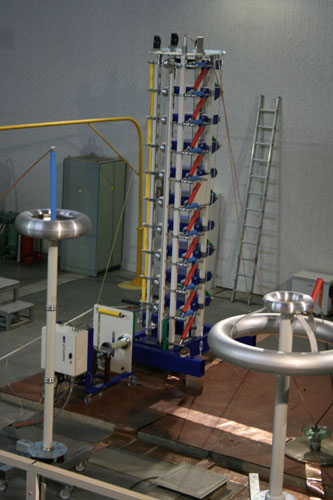

Основой системы является Генератор Импульсных Испытаний серии SGSA 1000 кВ, 50 кДж для генерации напряжений грозовых импульсов. Для анализа импульсов используется система типа DIAS с одним каналом измерения.
Производитель: HAEFELY TEST AG.

Пресс-служба ЮАИЗ:

«ГИН-«миллионник» приступил к работе в декабре 2008 года. Первыми испытали на нём изоляторы ПСВ 160. Приобретение и установка генератора импульсных напряжений на миллион вольт для завода очень значимое событие, он позволяет испытывать гирлянды изоляторов в соответствии с требованиями МЭК».( см. фрагмент интервью с  техническим директором ЮАИЗ  http://www.aiz.ru/nodes/1030/ )

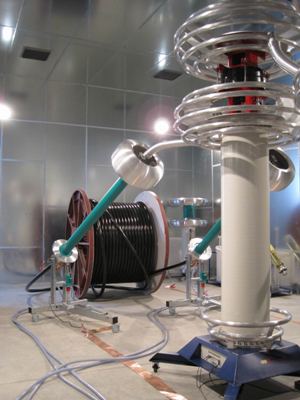

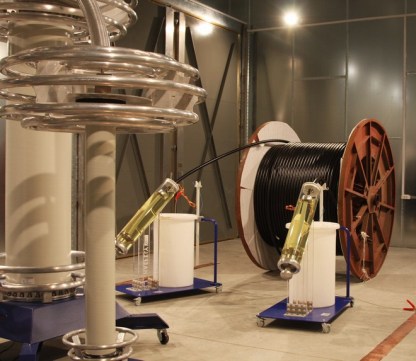

Станция для испытания силовых кабелей с СПЭ изоляцией
Завод «ТАТКАБЕЛЬ»
Республика Татарстан, Лаишевский район, с. Столбище

Главным компонентом испытательной станции является Резонансная Система камерного типа 350 кВ / 6000 кВА, которая обеспечивает испытания силового кабеля выдержкой напряжением переменного тока, а также измерение частичных разрядов с помощью Детектора ЧР типа DDX 7000SL.
В состав комплекта включены масляные соединители для испытания кабелей класса до 35 кВ и водяные соединители для испытания кабелей до 220 кВ. Водяные соединители используют деионизированную воду, приготовленную специальной установкой подготовки воды.
Для создания условий работы без электромагнитных помех смонтирована Экранированная Камера 14,8 х 7,3 м и высотой 6,2 м с внешней комнатой управления для работы операторов.
Производители: HIPOTRONICS INC. и HAEFELY TEST AG.

РИА Новости
12.03.2011
«…ООО "Таткабель" группы компаний "ИНВЭНТ" (инвестиции в энергетические технологии) занимает одно из лидирующих мест на рынке производства кабельной продукции. Предприятие оснащено современным оборудованием ведущих мировых производителей: Niehoff (Германия), Caballe (Испания), Rosendahl (Австрия), Maillefer (Швейцария-Финляндия), SIF (Италия), Haefely (Швейцария), Hipotronics (США)…»

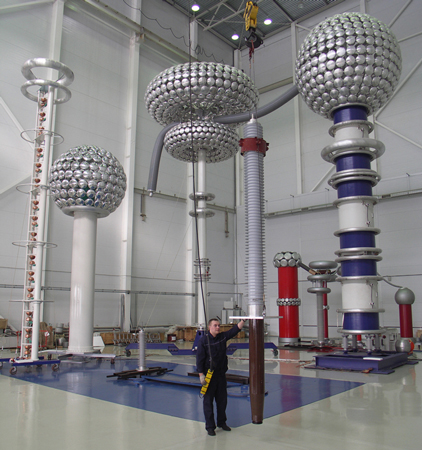

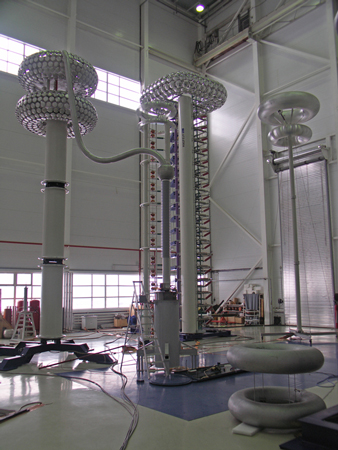

Высоковольтный Испытательный Центр для испытания вводов 20 – 1150 кВ переменного и постоянного тока.
Завод ИЗОЛЯТОР
Московская область, Истринский район, с. Павловская Слобода.

Основное оборудование Высоковольтного Испытательного Центра:

•   Модульная Резонансная Система типа MSR 1200 кВ / 2400 кВА для испытания выдержкой напряжением переменного тока

•    Система испытания импульсным напряжением с ГИНом типа SGVA 3600 кВ / 270 кДж

•    Высоковольтная Испытательная Система Постоянного Тока 1600 кВ / 20 мА для испытания выдержкой напряжением постоянного тока

•    Система камерного типа TSR 300 кВ / 150 кВА для испытания выдержкой напряжением переменного тока

Для измерения частичных разрядов в высоковольтной изоляции используются два Детектора ЧР DDX 7000, один Детектор ЧР DDX 9101 и один Детектор ЧР DDX 8003.

Анализ формы импульса при импульсных испытаниях осуществляется с помощью Цифровой Анализирующей Системы DIAS 733-1.

Для возможности легкого перемещения Модульная Резонансная Система, ГИН и Система Постоянного Тока оборудованы воздушными подушками.

Дополнительно проведена модернизация существующей Системы 700 кВ / 350 кВА фирмы TUR путем замены регулятора напряжения, установки новой современной системы управления и системы измерения ЧР на базе Детектора ЧР DDX 9101.

Производители: HIPOTRONICS INC. и HAEFELY TEST AG.

Дополнительная информация на сайте Завода ИЗОЛЯТОР:

http://www.mosizolyator.ru/factory/test-center/

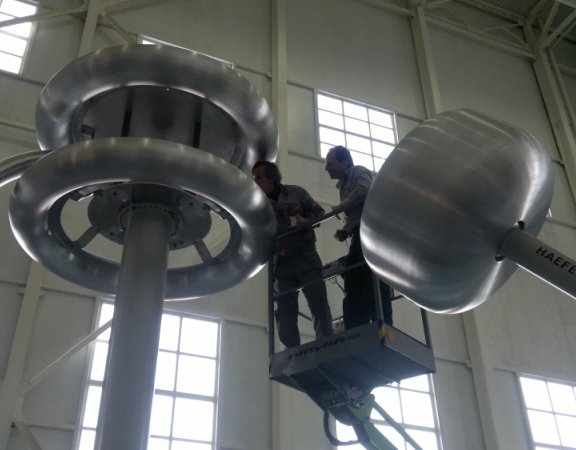

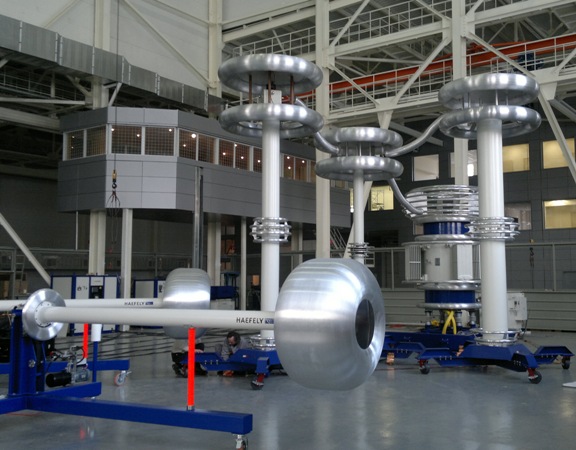

Высоковольтный Испытательный Центр для испытания силового кабеля и арматуры.
ОАО ВНИИКП
Московская область, Подольск

ВИЦ ОАО ВНИИКП предназначен для испытания кабеля и арматуры высоким напряжением промышленной частоты или импульсным напряжением в соответствии с международными стандартами в целях подтверждения качества и надежности данных изделий.

Для выполнения этих задач установлены две высоковольтные системы:

•  Модульная Резонансная Система типа MSR 300 кВ / 1200 кВА для испытания выдержкой напряжением переменного тока

•     Высокоамперная Нагрузочная Система LV с выходом 62,5 В / 5000 А

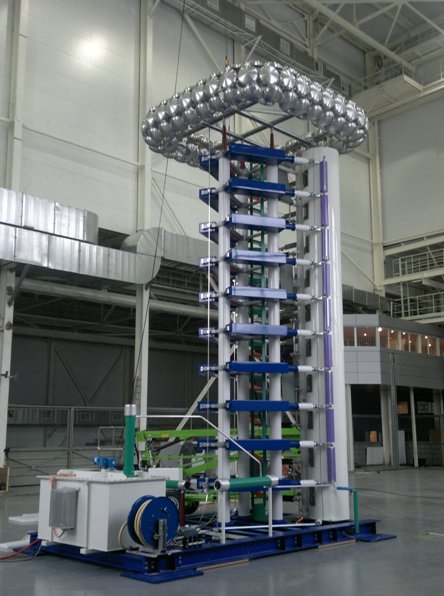

•    Система испытания импульсным напряжением с ГИНом типа SGVA 2000 кВ / 150 кДж

Для измерения частичных разрядов в высоковольтной изоляции используется Детектор ЧР DDX 8003, обладающий технологией распознавания помех и удаления их из измерительной схемы. Данное решение помогло избежать создания условий экранирования в таком большом помещении.

Анализ формы импульса при импульсных испытаниях осуществляется с помощью Цифровой Анализирующей Системы DIAS 733-2.

Для возможности легкого перемещения Модульная Резонансная Система и ГИН оборудованы воздушными подушками.

В будущем планируется расширение Модульной Резонансной Системы до 600 кВ и ГИНа до 3600 кВ.

Производители: HIPOTRONICS INC. и HAEFELY TEST AG.

О ВИЦ ОАО ВНИИКП:   http://www.ruscable.ru/news/news-17177.html

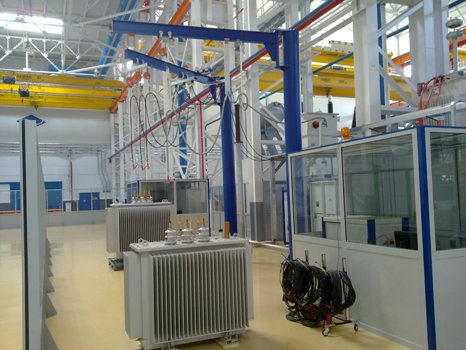

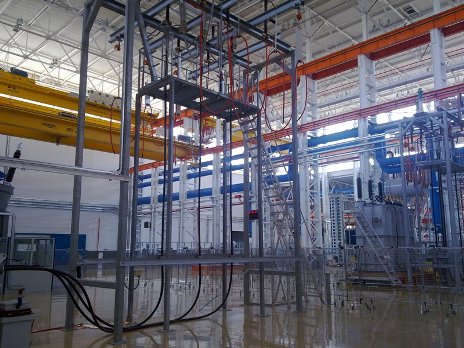

Комплексная испытательная лаборатория для испытания силовых и распределительных трансформаторов.
Уфимский Трансформаторный Завод ОАО ЭЛЕКТРОЗАВОД
Республика Башкортостан, Уфимский район, с. Зубово

Структурно Испытательная Лаборатория подразделяется на три отдельных стенда:

•  Стенд для приемо-сдаточных испытаний силовых трансформаторов класса до 220 кВ и мощностью до 200 МВА

•  Стенд для испытания распределительных трансформаторов класса до 35 кВ и мощностью до 1600 кВА

•  Стенд для типовых испытаний

На первых двух стендах выполняется полный комплекс приемо-сдаточных испытаний: измерение потерь и тока ХХ, потерь и напряжения КЗ, коэффициента трансформации, сопротивления обмоток, сопротивления изоляции, группы соединения обмоток, тангенса дельта, частичных разрядов. Выполняются испытания изоляции приложенным и индуктированным напряжением.

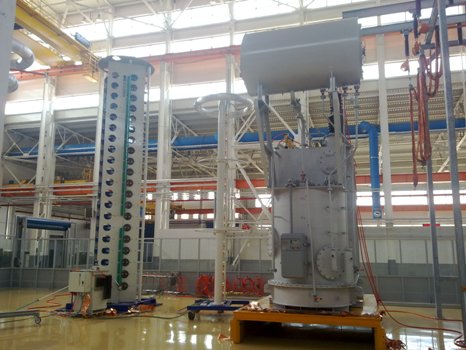

Стенд для типовых испытаний обеспечивает выполнение испытания на нагрев, испытания изоляции напряжением полного грозового импульса, испытание изоляции напряжением срезанного импульса.

Производители: HIPOTRONICS INC. и HAEFELY TEST AG.

Об Уфимском Трансформаторном Заводе:

http://www.elektrozavod.ru/pcomplexes/utz
